1. แนะนำผลิตภัณฑ์

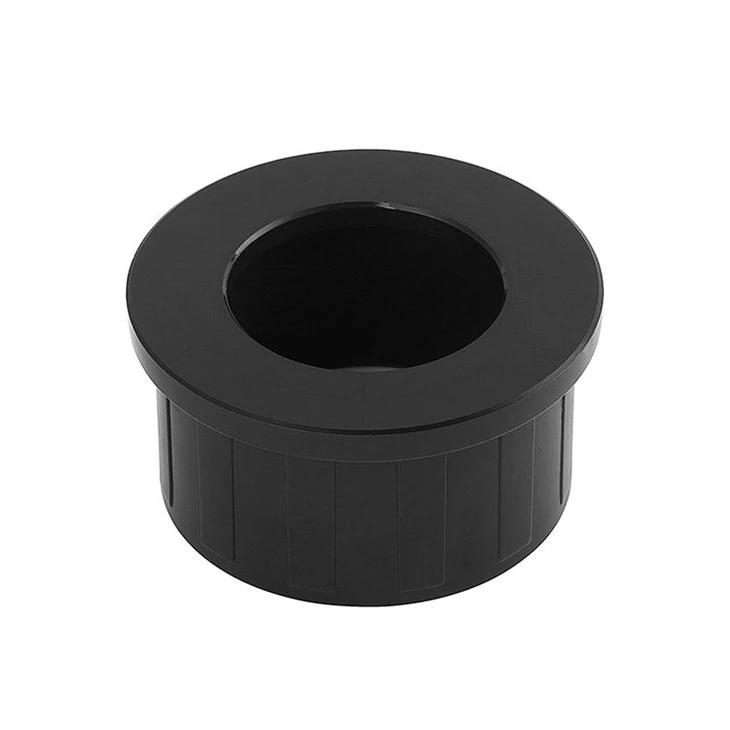

ในฐานะที่เป็นหน้าแปลนสองชิ้น หน้าแปลนแวนสโตนมีวงแหวนหมุนที่ทำให้การจัดตำแหน่งโบลต์ทำได้ง่าย หน้าแปลนหินชนวน UPVC ที่มีขนาดให้เลือก ½" ~12" พร้อมแรงดันใช้งาน 150PSI ฉีดขึ้นรูปด้วยวัสดุ UPVC คุณภาพสูง ตามมาตรฐาน CE Sanking UPVC van stone flange ใช้กันอย่างแพร่หลายในด้านเคมี, การก่อสร้าง, การประปา, การระบายน้ำ, ปิโตรเลียม, อุตสาหกรรมเบาและหนัก, การทำความเย็น, การสุขาภิบาล, ประปา, การป้องกันอัคคีภัย, พลังงานไฟฟ้า, การบินและอวกาศ, การต่อเรือและโครงการพื้นฐานอื่น ๆ

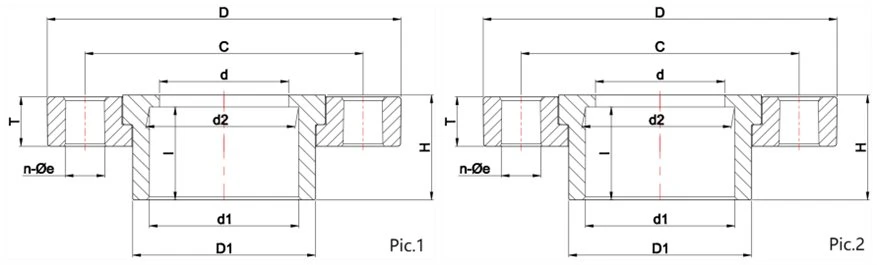

2. ขนาด (หน่วย: มม.)
ANSI | |||||||||||
ขนาด | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | รูปภาพ |
1/2" | 95.00 | 30.00 | 60.30 | 15.00 | 21.54 | 21.23 | 26.00 | 14.00 | 22.00 | 4-16 | รูปที่ 1 |
3/4" | 98.00 | 35.00 | 70.00 | 20.00 | 26.87 | 26.57 | 29.00 | 15.00 | 25.00 | 4-16 | |
1" | 108.00 | 43.00 | 79.40 | 25.00 | 33.66 | 33.27 | 32.00 | 16.00 | 28.60 | 4-16 | |
1-1/4" | 117.00 | 53.00 | 88.90 | 32.00 | 42.42 | 42.04 | 36.00 | 18.00 | 32.00 | 4-16 | |
1-1/2" | 128.00 | 62.00 | 98.00 | 40.00 | 48.56 | 48.11 | 39.00 | 19.00 | 35.00 | 4-16 | |
2" | 155.50 | 76.00 | 121.00 | 50.00 | 60.63 | 60.17 | 43.00 | 21.00 | 38.00 | 4-19 | |
2-1/2" | 178.00 | 92.00 | 140.00 | 65.00 | 73.38 | 72.85 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 192.00 | 110.60 | 152.00 | 75.00 | 89.31 | 88.70 | 59.00 | 27.00 | 51.00 | 4-19 | |
4" | 230.00 | 132.00 | 191.20 | 97.00 | 114.76 | 114.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 216.00 | 129.00 | 141.81 | 141.00 | 77.50 | 31.00 | 69.40 | 8-22 | |
6" | 285.00 | 191.00 | 241.00 | 156.00 | 168.83 | 168.00 | 88.00 | 33.00 | 79.00 | 8-22 | |
8" | 343.00 | 243.00 | 298.00 | 204.00 | 219.84 | 218.70 | 118.00 | 36.00 | 102.00 | 8-22 | |
10" | 406.40 | 308.00 | 362.00 | 256.00 | 273.81 | 272.67 | 151.00 | 42.00 | 127.50 | 12-25 | |
12" | 483.00 | 364.00 | 432.00 | 305.00 | 324.61 | 323.47 | 190.00 | 42.00 | 165.00 | 12-25 | |
ดินแดง | |||||||||||
ขนาด | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | รูปภาพ |
1/2" | 95.00 | 30.00 | 65.00 | 15.00 | 20.30 | 20.10 | 26.00 | 14.00 | 22.00 | 4-15 | รูปที่ 2 |
3/4" | 98.00 | 35.00 | 75.00 | 20.00 | 25.30 | 25.10 | 29.00 | 16.00 | 25.00 | 4-15 | |
1" | 115.00 | 43.00 | 85.00 | 25.00 | 32.30 | 32.10 | 32.00 | 16.00 | 26.00 | 4-15 | |
1-1/4" | 140.00 | 53.00 | 100.00 | 32.00 | 40.30 | 40.10 | 36.00 | 18.00 | 32.00 | 4-19 | |
1-1/2" | 150.00 | 62.00 | 110.00 | 40.00 | 50.30 | 50.10 | 39.00 | 18.00 | 35.00 | 4-19 | |
2" | 165.00 | 76.00 | 125.00 | 50.00 | 63.30 | 63.10 | 43.00 | 20.00 | 38.00 | 4-19 | |
2-1/2" | 185.00 | 92.00 | 145.00 | 65.00 | 75.30 | 75.10 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 200.00 | 110.60 | 160.00 | 75.00 | 90.30 | 90.10 | 59.00 | 27.00 | 51.00 | 8-19 | |
4" | 220.00 | 132.00 | 180.00 | 97.00 | 110.40 | 110.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 210.00 | 129.00 | 140.50 | 140.20 | 77.50 | 31.00 | 69.40 | 8-19 | |
6" | 285.00 | 191.00 | 240.00 | 156.00 | 160.50 | 160.20 | 88.00 | 33.00 | 79.00 | 8-23 | |
8" | 343.00 | 248.00 | 298.00 | 204.00 | 225.70 | 225.30 | 131.00 | 36.00 | 119.00 | 8-23 | |
10" | 395.00 | 275.00 | 350.00 | 225.00 | 250.80 | 250.30 | 141.00 | 32.00 | 131.50 | 12-23 | |
12" | 445.00 | 346.00 | 400.00 | 300.00 | 316.00 | 315.40 | 190.00 | 42.00 | 165.00 | 12-23 | |
3. ข้อได้เปรียบของเรา
ประสบการณ์45ปี
เรามีประสบการณ์มากกว่า 45 ปีในการให้บริการเทอร์โมพลาสติกวาล์ว บริการฟิตติ้ง
รับประกันคุณภาพ
เราสามารถยอมรับคำสั่งซื้อประกันการค้าในอาลีบาบา การปกป้องที่มากขึ้นสำหรับธุรกิจของคุณ
24-บริการชั่วโมง
ยินดีต้อนรับสู่การติดต่อกับเราทาง Whatsapp/Skype/Email

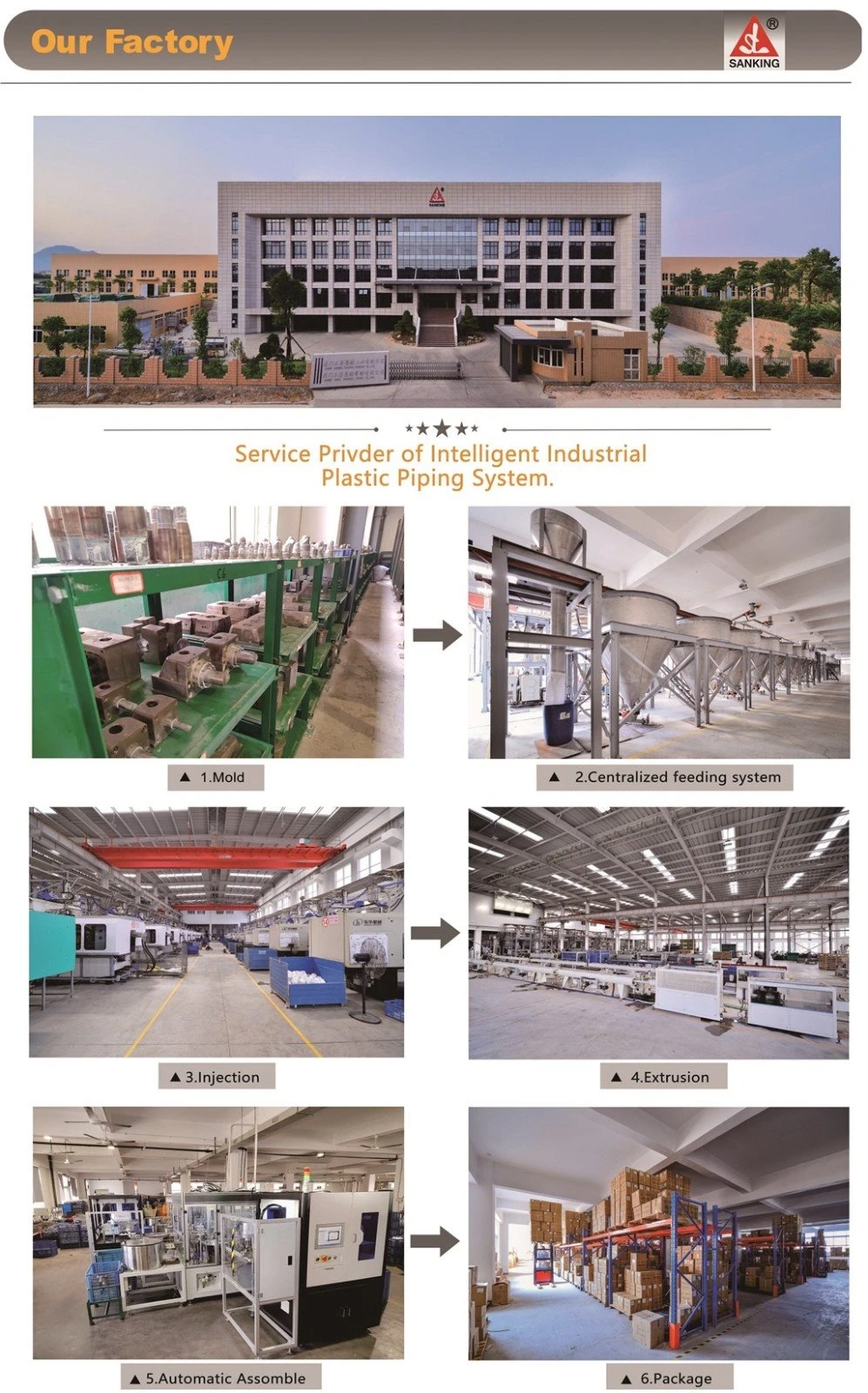

4. กระบวนการผลิต
5. คำถามที่พบบ่อย
Q1: เงื่อนไขการจัดส่งของคุณคืออะไร?
ตอบ: EXW, FOB, CFR, CIF...
Q2: คุณทดสอบสินค้าทั้งหมดของคุณก่อนจัดส่งหรือไม่?
ตอบ: ใช่ เรามีการทดสอบก่อนส่งมอบ 100 เปอร์เซ็นต์
Q3: เงื่อนไขการบรรจุของคุณคืออะไร?
ตอบ: โดยทั่วไป เราบรรจุสินค้าในกล่องส่งออก
Q4: คุณมีนโยบายตัวแทนหรือผู้จัดจำหน่ายหรือไม่?
ก. ใช่. ยินดีต้อนรับที่จะติดต่อเราสำหรับรายละเอียดนโยบายผู้จัดจำหน่าย
Q5: คุณทำธุรกิจของเราในระยะยาวและมีความสัมพันธ์ที่ดีได้อย่างไร?
ตอบ: เรารักษาคุณภาพที่ดีและราคาที่แข่งขันได้เพื่อให้ลูกค้าของเราได้รับประโยชน์ เราเคารพลูกค้าทุกคนในฐานะเพื่อนของเรา และเราทำธุรกิจและผูกมิตรกับพวกเขาด้วยความจริงใจ ไม่ว่าพวกเขาจะมาจากไหนก็ตาม
Q6: หากชิ้นส่วนบางชิ้นเสีย คุณจะขายอะไหล่ทดแทนหรือไม่?
ตอบ: ใช่ เราให้บริการในลักษณะนี้เสมอ
